三相變壓器的聯結組

該信息來自：上海雷郎電器設備制造有限公司瀏覽量：4652 發表時間：2014-05-27

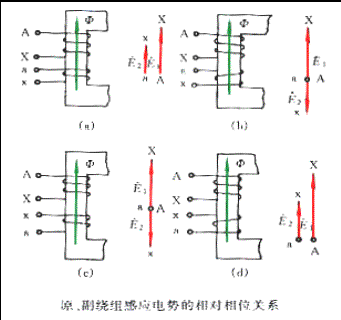

目前的電力系統，輸配電都是采用三相制，三相變壓器應用最廣泛。　近幾年來，由于城鄉建設飛速發展，用電負荷迅速增加，對供電可靠性要求越來越高，因此雙電源建設越來越多。對變電站的雙電源的同側相位角判斷，直接影響調度對電網運行方式的安排。電網運行中相位角的變化都是由變壓器連接組別引起的，而變壓器聯接組標號是表征變壓器原、副繞組線電動勢相位差的一種標記。所以對從事高低壓電網運行維護和管理的技術人員來說，能夠快速準確的判定變壓器聯接組標號是非常必要的。三相變壓器的一、二次側均有A、B、C三相繞組，它們之間的聯結方式對變壓器的運行性能有較大影響。一般來說三相繞組可以連結成Y或者Δ(d)型。聯結組的問題包括變壓器兩側對應相之間的相對極性，同一側各相之間的標號等問題。一.同一鐵心柱上高、低壓側繞組之間相電勢的相位關系高壓側用AX、BY、CZ，低壓側用ax、by、cz來標記各相繞組的引線端的符號，簡稱標號。同一鐵心柱上一、二次側之間的相位關系僅有兩種：同相或反相規定感應電勢的參考正方向?yàn)橛墒锥酥赶蚰┒薃-X。根據繞向（用同名端表示）和標號，可以判斷同一柱上一、二次側之間的相位關系。

單相變壓器的聯結組只有兩種，即I,i0和I,i6高、低壓側相電勢之間的相位關系判斷方法如下：高、低壓側繞組如果
  繞向相同，標號相同—則兩側相電勢同相
  繞向相同，標號相反—則兩側相電勢反相
  繞向相反，標號相同—則兩側相電勢反相
  繞向相反，標號相反—則兩側相電勢同相
